A08 · Motor cortical representation of speed and direction during reaching
Daniel W. Moran & Andrew B. Schwartz (1999) Journal of Neurophysiology, 82, 2676–2692. doi:10.1152/jn.1999.82.5.2676
二维伸手中,含速度项及速度—方向交互项的模型能够描述相当一部分运动皮层时变活动。单细胞拟合R²中位数为0.68,群体平均可达0.99;后者不能代替单试次预测性能,也不能把约145 ms的最佳相关领先量当作固定神经传导时间。
核对依据:Zotero 条目 · 本地全文。本轮核对原文方法、关键结果、解释边界及所引主图;更新于2026-09-20。图注页码采用本地PDF文件页序,版本与未解决问题见正文及审查记录。
背景
在关于运动皮层方向调谐的经典研究中,神经元的放电活动通常在大时间窗口内进行平均,并主要与动作方向建立关联。然而,真实的伸手动作是具有连续时间动力学的物理过程,手部的瞬时移动速度在运动过程中经历加速、达到峰值并减速的钟形(bell-shaped)时程。因此,神经元在运动期间的瞬时发放率究竟仅反映动作方向,还是同时受到瞬时速度标量及速度向量的动态调制,是理解运动皮层连续运动控制机制的关键问题。早期实验多采用固定距离、固定速度要求的简单任务,速度与运动阶段紧密耦合,限制了对速度标量与运动学方向两个变量的独立解析。Moran 与 Schwartz 在 1999 年系统检验了初级运动皮层(M1)与背侧前运动皮层(PMd)神经元在连续二维伸手运动中的瞬时速度与方向表征特性。
将速度项引入传统的方向余弦模型,提出了几种不同的数学表征假设。瞬时发放率可能主要由速度标量线性调制,可能主要由单位方向向量决定,也可能表现为方向调谐幅度随瞬时速度按比例缩放(即表现为瞬时速度向量与偏好方向单位向量的点积形式)。为了在毫秒级时间分辨率上检验这些模型,需要建立连续的时序回归分析框架,精确估算神经放电相对于手部物理运动的最优时间超前量(lead time,即神经时滞 tau)。此外,M1 与 PMd 在解剖投射与功能层级上存在已知分工,通过在同一实验任务下比较两个皮层区域在最优时滞、调谐深度、速度增益以及调谐宽度等参数上的量化差异,有助于厘清运动规划与执行中枢在动力学控制中的阶段性角色。
研究表明,无论在 M1 还是 PMd 中,综合考虑速度标量与方向项的模型(特别是将放电率描述为速度标量项与速度向量投影项共同构成的扩展余弦模型)均显著优于纯方向或纯标量模型。绝大多数受试神经元的发放率随瞬时速度的提高呈单调递增趋势,且神经放电在时间上普遍领先于手部实际运动约 50–150 ms,其中 PMd 神经元的最优超前时间显著长于 M1。在群体水平上,沿瞬时偏好方向加权构建的连续群体向量能够高保真度地重建手部连续轨迹与瞬时速度曲线。然而,该范式依赖于高度规则化的中心向外(center-out)直线伸手任务,在此类运动中速度与加速度存在固定的时序关联;实验中记录的神经活动无法完全排除未测肌群微细肌电变化的影响;从连续放电中高精度重构速度与轨迹属于数学解码的验证,不代表下游神经环路直接采用了完全相同的滤波解码策略。
研究思路
在二维八方向伸手任务中记录连续的手臂运动学轨迹与单神经元发放序列,比较线性标量速度模型、固定方向余弦模型及速度-方向复合模型对连续放电率的拟合能力。系统优化神经发放相对于物理运动的最佳时间超前量,对比 M1 与 PMd 神经元在时滞、速度敏感性与空间调谐特性上的生理差异,并通过连续群体向量算法验证轨迹重建能力。
方法
实验数据来源于 4 只恒河猴的 8 个大脑半球(左右侧均有取样),动物握持低阻力双手联动机械臂在二维水平面上执行自中央向八个外周目标的自定步调伸手任务(靶距均为 10 cm)。通过微电极单细胞记录,在四个半球中累计记录到 342 个 M1 神经元,并在另外四个半球中记录到 270 个 PMd 神经元。腕部二维位置坐标采用光学编码器以 100 Hz 采样连续记录,通过数值微分获得瞬时速度标量与加速度向量。
连续神经放电序列通过高斯核函数卷积转换为平滑的瞬时发放率序列。模型对比引入三种基础方程:① 纯标量速度模型:d(t) = b0 + b_sp * Speed(t + tau);② 传统纯方向模型:d(t) = b0 + b_dir * cos(theta - theta0);③ 复合速度-方向模型:d(t) = b0 + b_sp * Speed(t + tau) + b_v * Speed(t + tau) * cos(theta - theta0)。时间超前量 tau 在 −200 ms 至 +200 ms 范围内以 10 ms 为步长进行系统网格搜索,选取最大化决定系数 R² 的最佳超前时间。在此基础上,通过滑动时间窗连续群体向量算法重构端点瞬时速度向量。
主要结果
模型拟合优度对比表明,复合速度-方向模型在 M1 和 PMd 神经元中均取得了最高拟合精度,其平均 R² 显著高于传统纯方向余弦模型和纯标量速度模型。在入选分析的细胞群中,超过 80% 的 M1 神经元和 70% 的 PMd 神经元对瞬时速度表现出显著的单调正向线性调制(放电率随速度提高而线性增加),仅极少数细胞呈现负向调制。
时间时序分析显示,皮层神经活动普遍显著超前于外周肢体运动。在 M1 中,最优时间超前量 tau 的均值约为 90 ms(四分位区间分布在 50–120 ms 之间);而在 PMd 中,神经活动的最优超前量均值显著增加至约 130 ms(四分位区间在 80–180 ms 之间),两者在统计学上差异显著(P < 0.001),反映出前运动皮层在时序上更偏向于早期的动作筹划阶段,而 M1 更直接耦合于近端动作执行。
在空间调谐宽度方面,M1 与 PMd 神经元的平均调谐半高宽未表现出显著统计差异,表明两区在空间方向选择性的锐利程度上具有相似的几何特性。基于复合模型构建的滑动连续群体向量,不仅在方向上能够高度吻合实际手部路径,其向量模长随时间的波动曲线亦精确再现了手部实际的钟形速度分布轮廓,证实了群体向量不仅编码动作方向,其幅值亦可有效承载瞬时速度标量。
逐图解读
原文 Fig. 1 · PDF 第 4 页 · 原文图像 · 查看来源

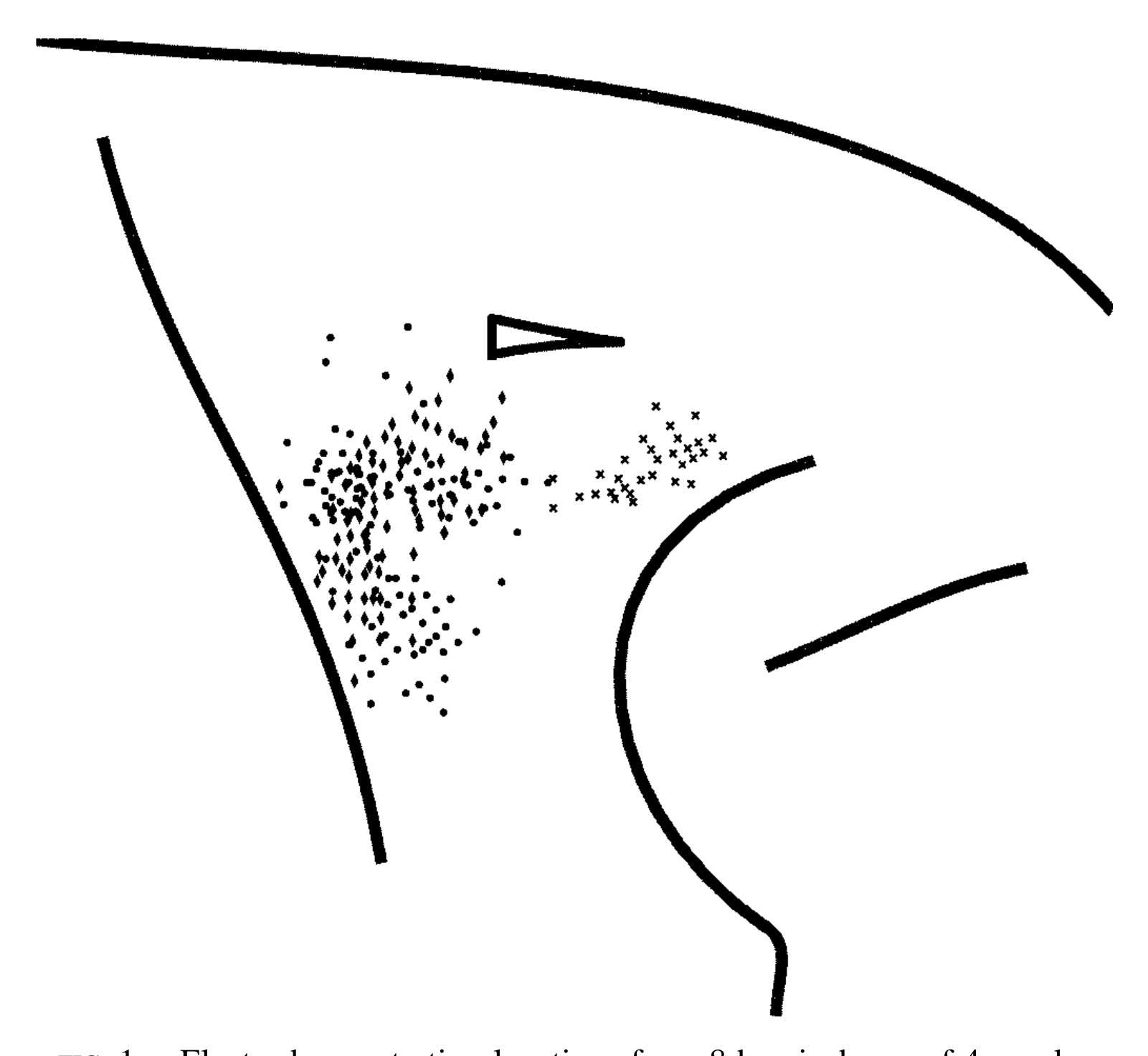

图1 · 记录位置。 汇总四只猴八个半球的穿刺,区分M1与PMd取样。样本量较大,但仍是特定任务和区域的取样,不能称作全运动皮层的普查。

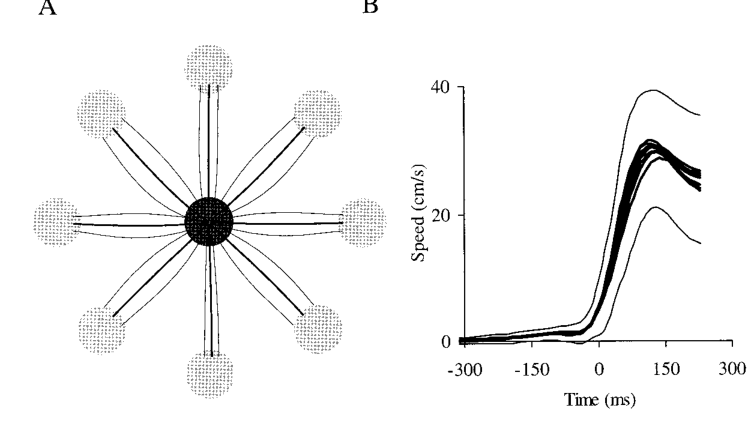

原文 Fig. 2 · PDF 第 5 页 · 原文图像 · 查看来源
图2 · 平均运动轨迹与速度。 A为八方向轨迹及离散范围,B为速度时程。平均路径接近直线、速度轮廓相似,支持本任务中近似固定方向的分析;平均图不能保证每个试次完全相同。

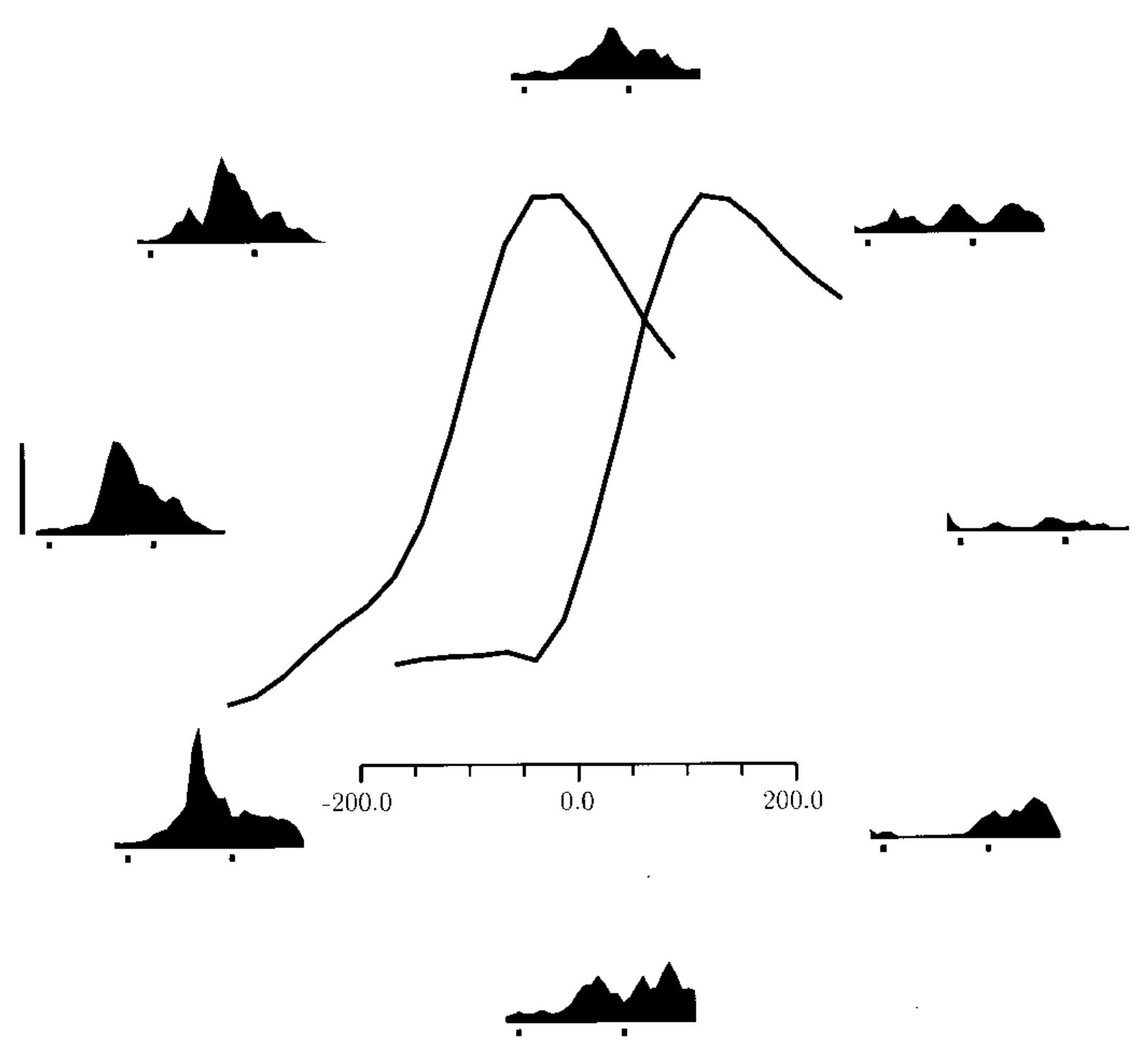

原文 Fig. 3 · PDF 第 5 页 · 原文图像 · 查看来源
图3 · 单细胞方向共同成分。 外圈为八方向放电,中心比较预处理后跨方向平均的神经成分与速度。示例在选择最佳时滞后较相似,不是一次试次中的无误差预测。

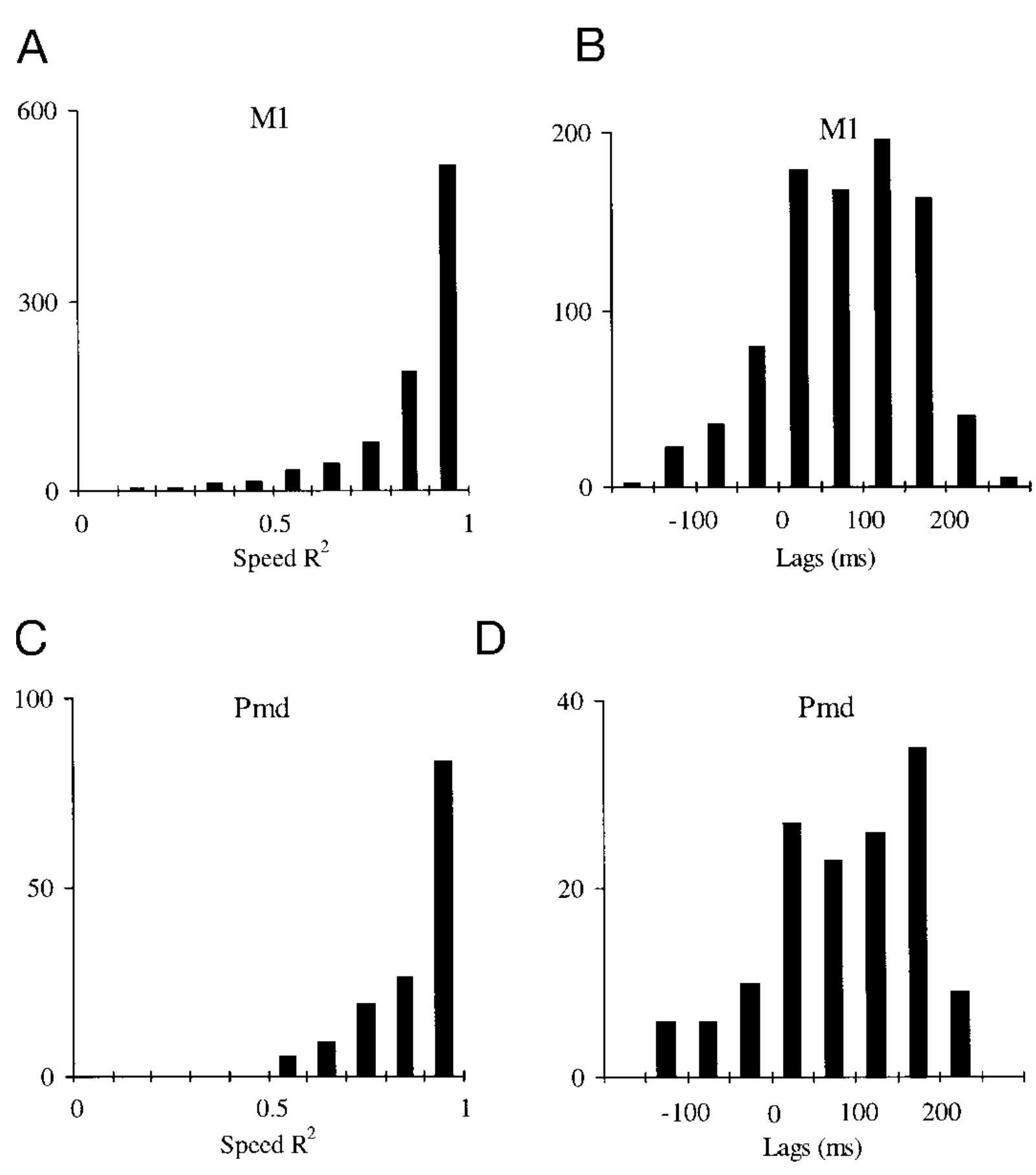

原文 Fig. 4 · PDF 第 6 页 · 原文图像 · 查看来源
图4 · 相关程度与时滞的分布。 A/B为M1,C/D为PMd。每个单元选择使相关最大的时滞,因此需结合完整分布判断异质性,不能由群体峰值推论每个细胞具有同一领先量。
原文 Fig. 5 · PDF 第 6 页 · 原文图像 · 查看来源

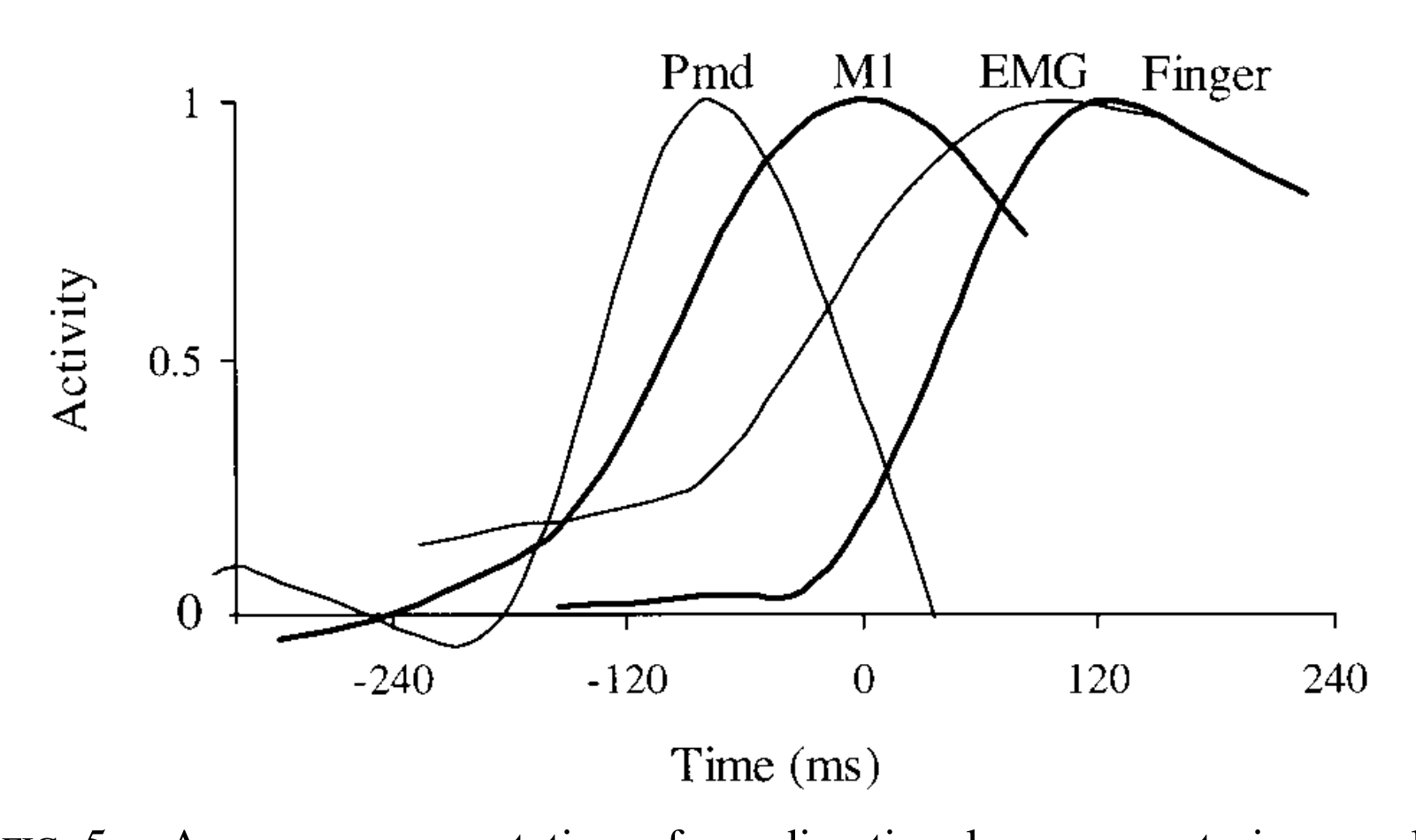

图5 · 汇总信号的时间轮廓。 PMd、M1、EMG与手速度分别作平均及对齐比较。不同领先量描述相关时序,不是直接测量PMd依次驱动M1和肌肉的传递链。

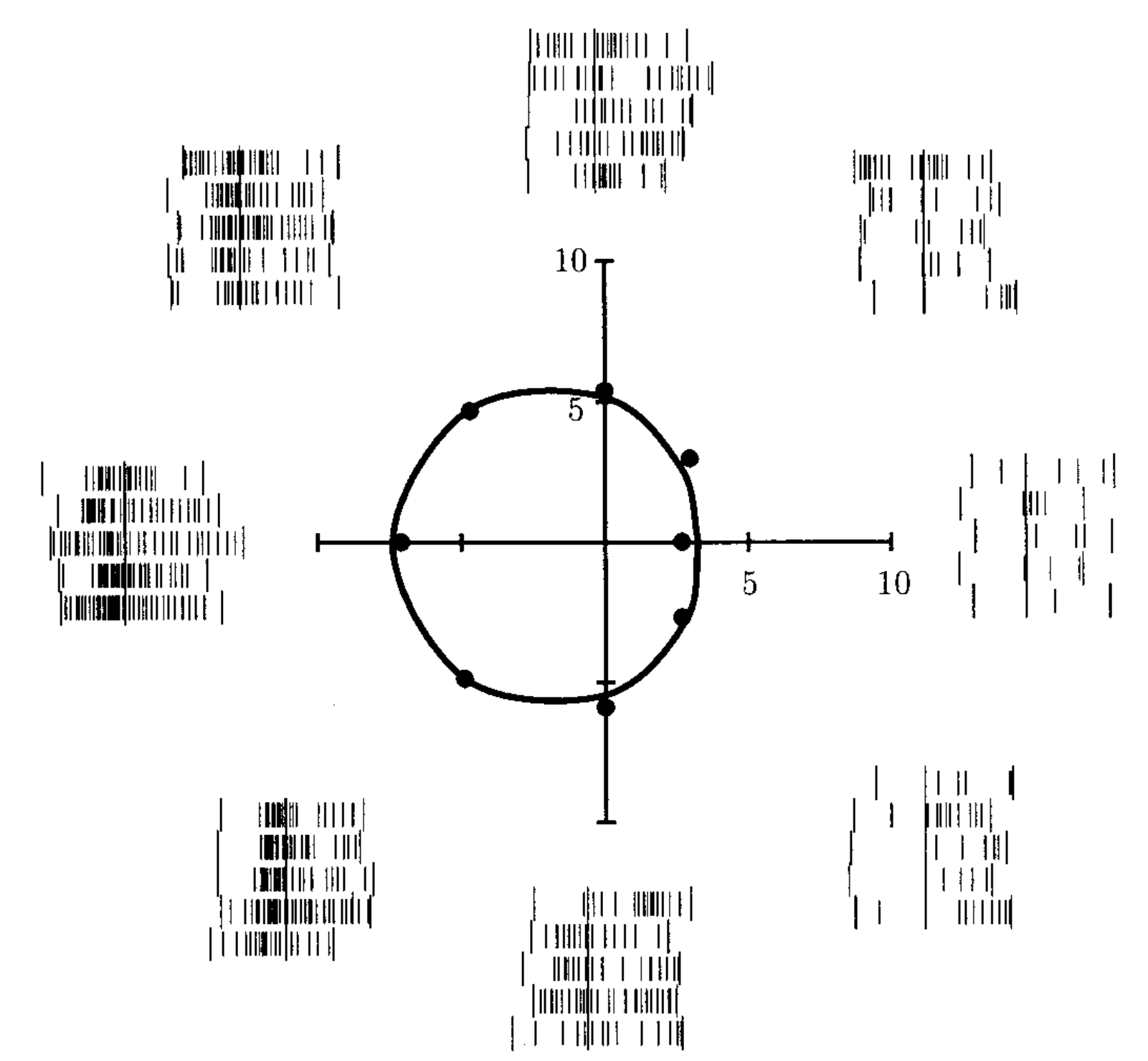

原文 Fig. 6 · PDF 第 6 页 · 原文图像 · 查看来源
图6 · 单细胞方向调谐。 周围为八方向栅格,中心为平均响应与余弦拟合。中心使用平方根变换后的活动,不能把纵轴误写为弧度乘以脉冲频率。
原文 Fig. 7 · PDF 第 6 页 · 原文图像 · 查看来源

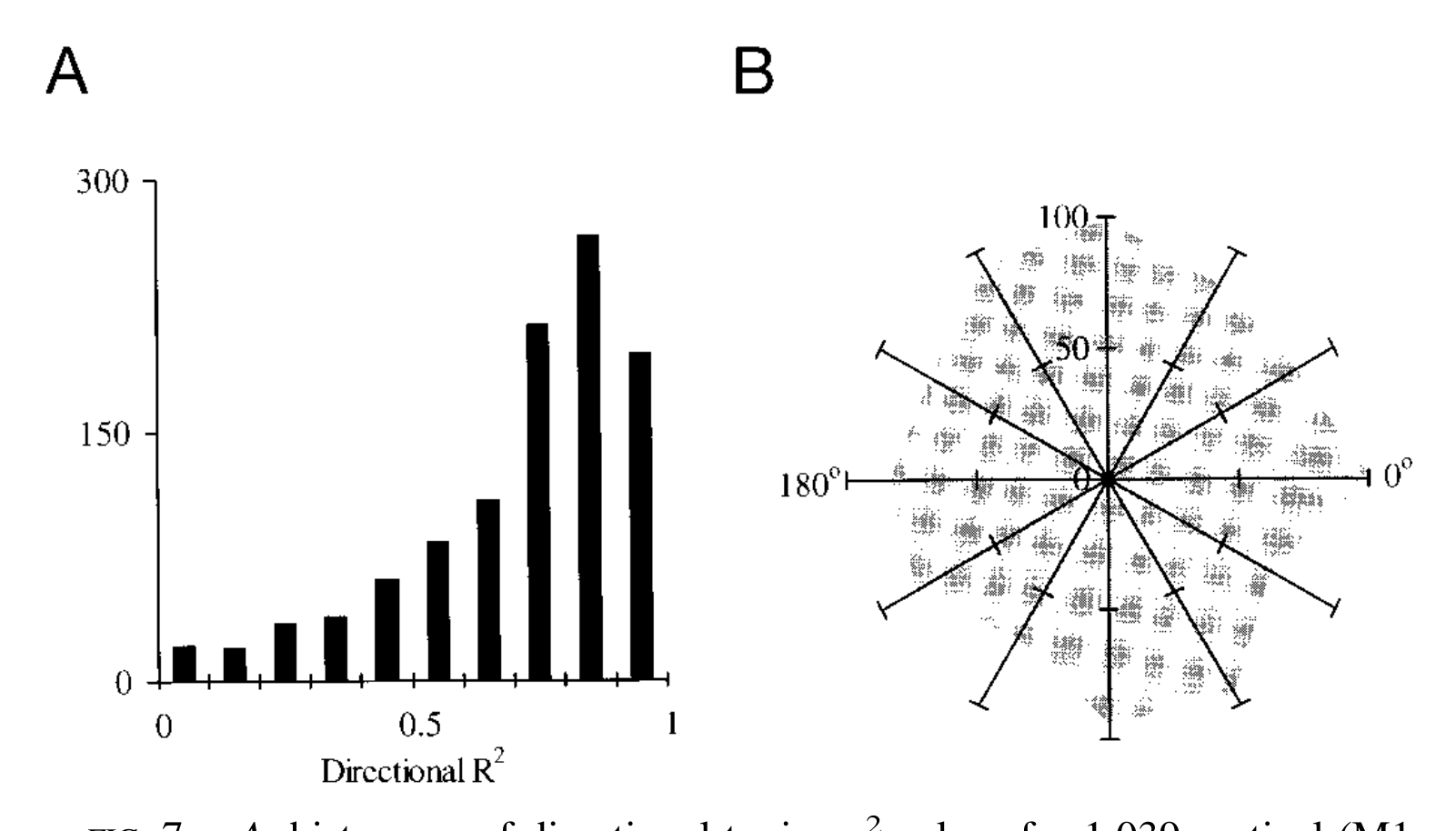

图7 · 方向拟合与偏好方向分布。 A汇总M1与PMd单元的拟合R²,B为偏好方向。未拒绝均匀性只说明该检验未检测到明显偏向,不是严格均匀分布的证明。

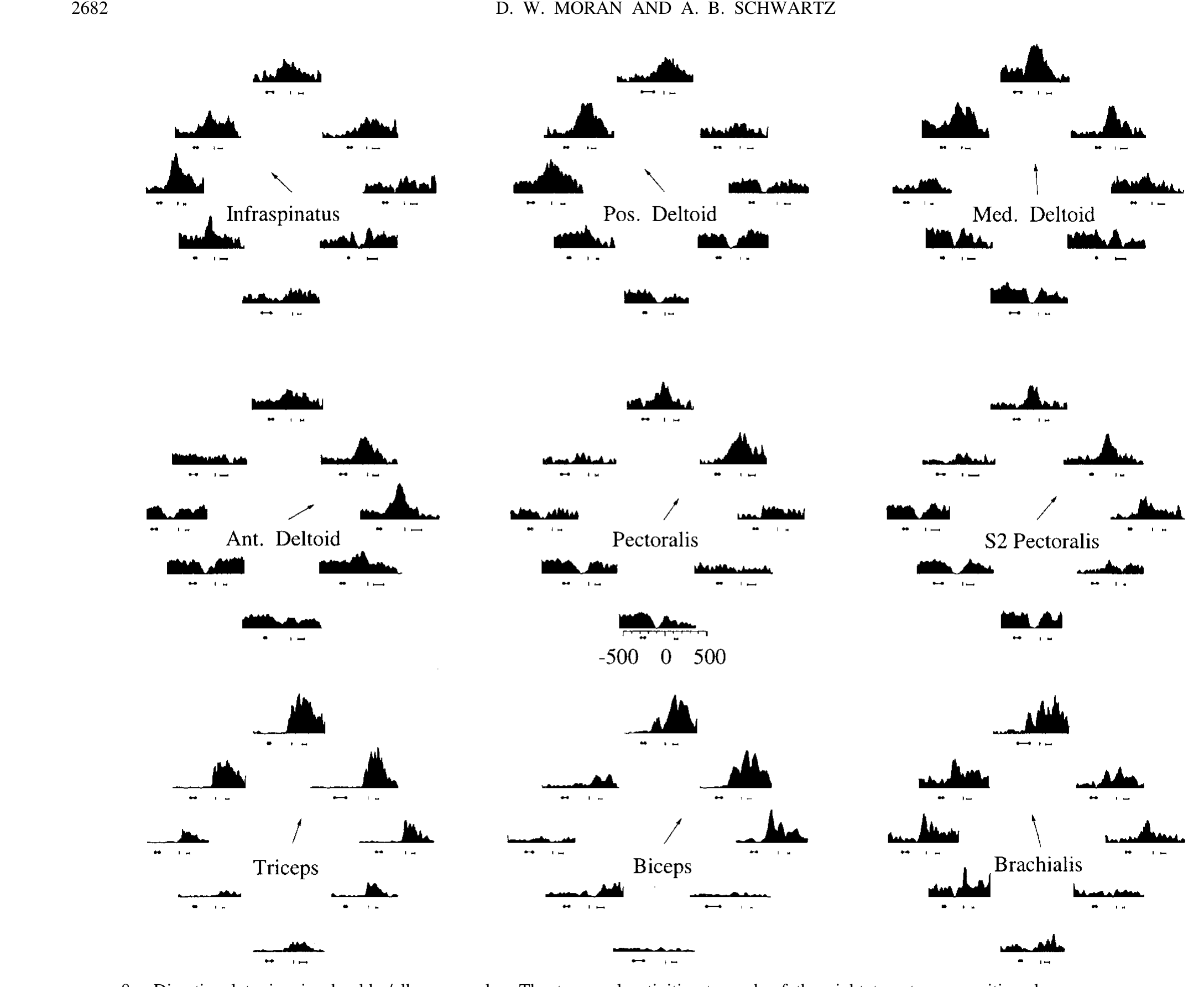

原文 Fig. 8 · PDF 第 7 页 · 原文图像 · 查看来源
图8 · 肌肉的方向和时间响应。 多块肌肉在多个方向参与,其时序和偏好不同。肌肉解剖功能可帮助解释,但单凭EMG不能确认各肌的净关节力矩或唯一协作机制。
原文 Fig. 9 · PDF 第 8 页 · 原文图像 · 查看来源

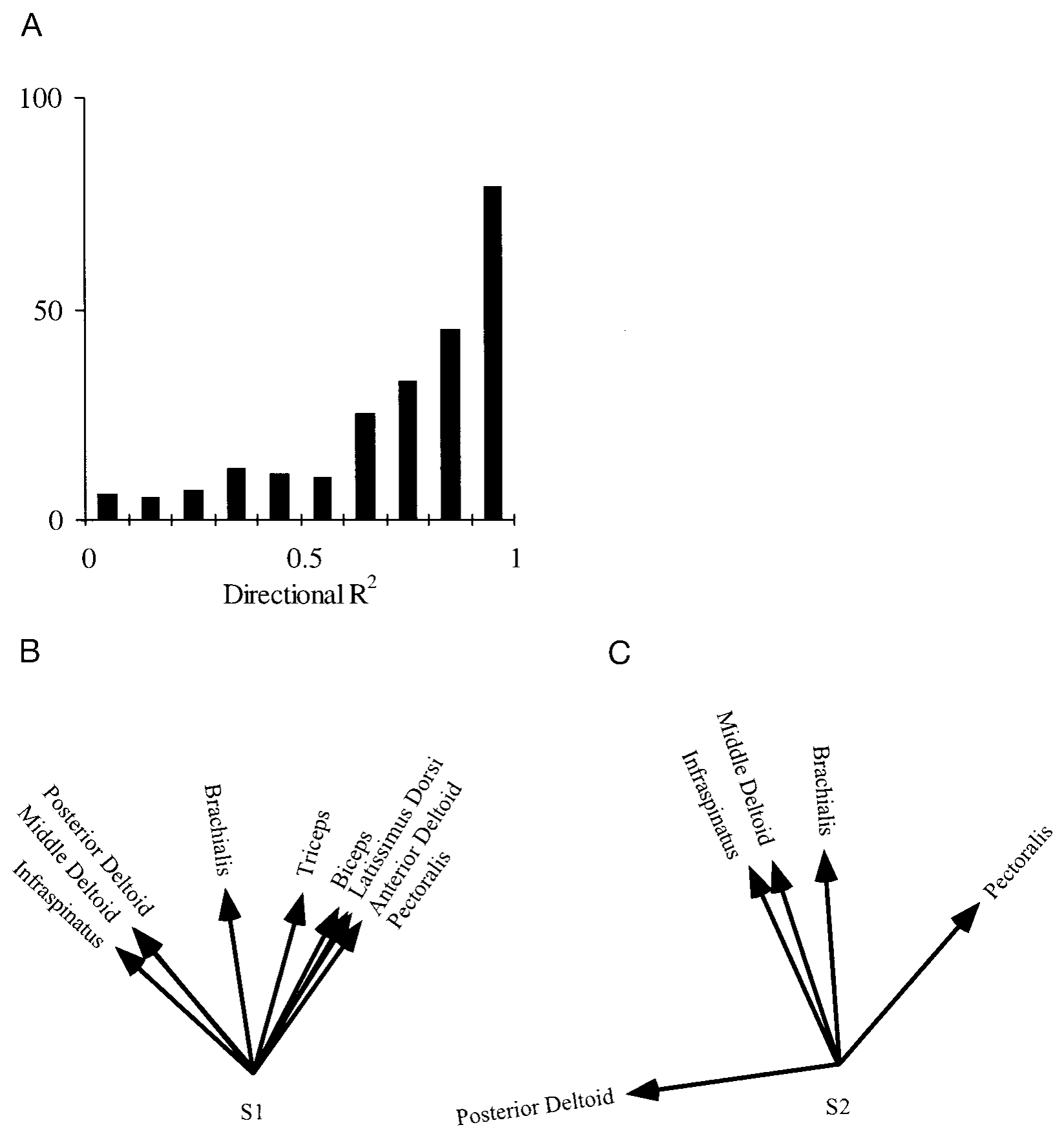

图9 · 肌肉调谐及偏好方向。 A为肌电拟合,B/C为两只猴的肌肉方向。多数偏向上方,与皮层样本分布不同;作者将重力需求作为解释,所取肌肉并非所有执行肌的完整集合。
原文 Fig. 10 · PDF 第 9 页 · 原文图像 · 查看来源

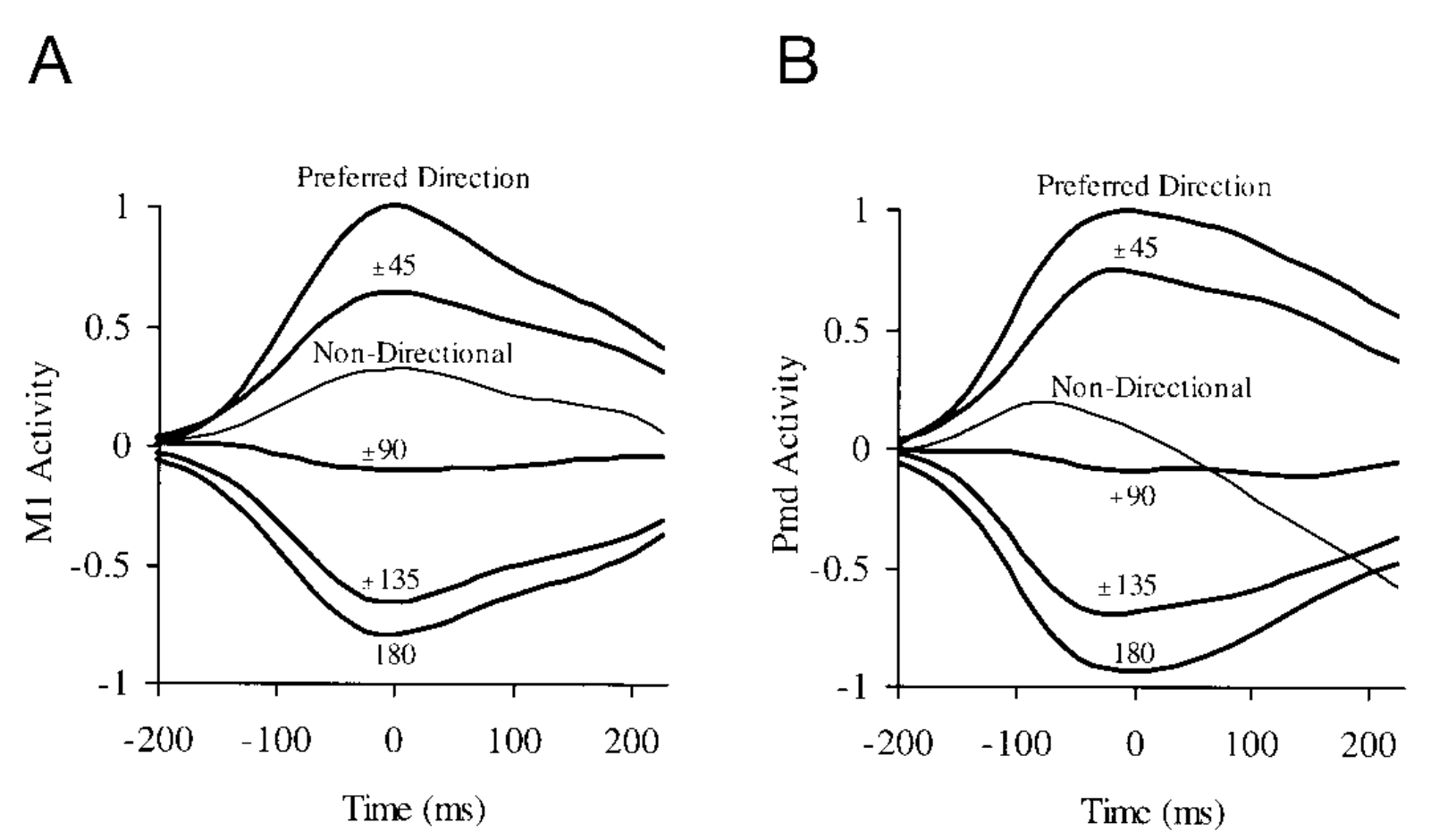

图10 · 按相对偏好方向平均的活动。 A为M1、B为PMd,比较方向共同成分和不同方向差的残余。它展示经过分解及跨单元平均的轮廓,不是每个单元都具有相同的形状。

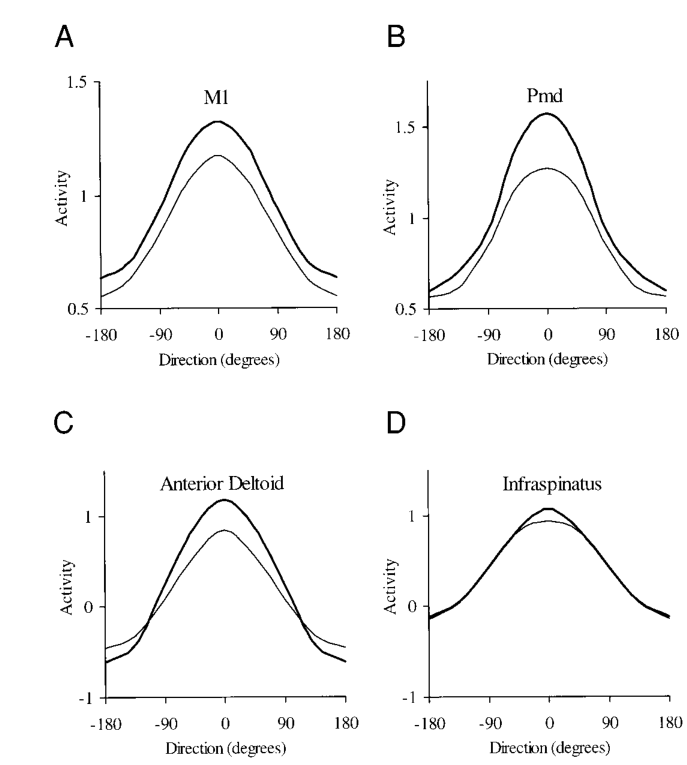

原文 Fig. 11 · PDF 第 10 页 · 原文图像 · 查看来源
图11 · 不同速度对应的拟合调谐曲线。 由表中回归结果构建25与35 cm/s的曲线;A/B为皮层,C/D为肌肉示例。两条速度曲线不是额外安排的两组速度指令实验,也不能据此将有限范围关系外推到任意速度。
原文 Fig. 12 · PDF 第 10 页 · 原文图像 · 查看来源

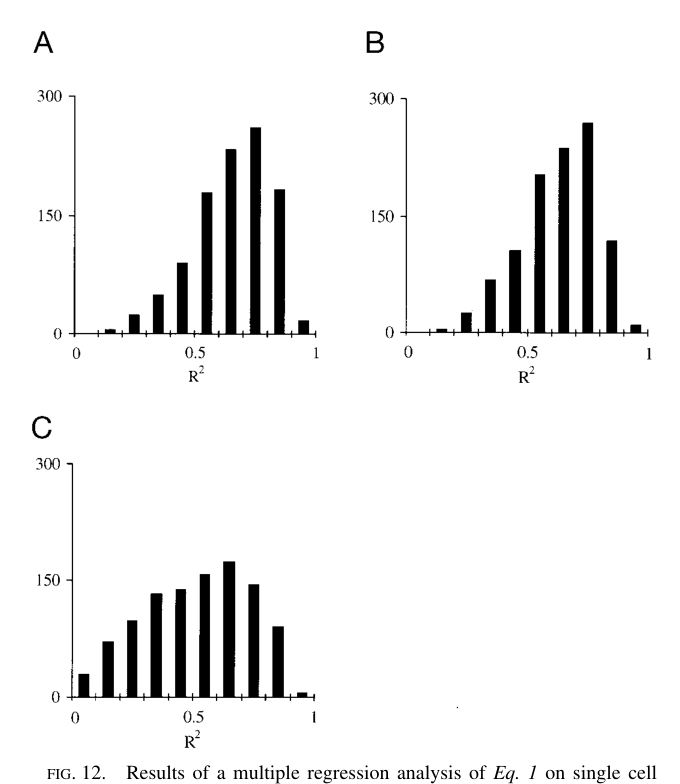

图12 · 模型拟合的单元分布。 A为变换活动及逐单元时滞,B为原始活动,C统一时滞;R²中位数分别为0.68、0.65、0.54。这是拟合表现,选择时滞本身也使用了数据。
原文 Fig. 13 · PDF 第 11 页 · 原文图像 · 查看来源

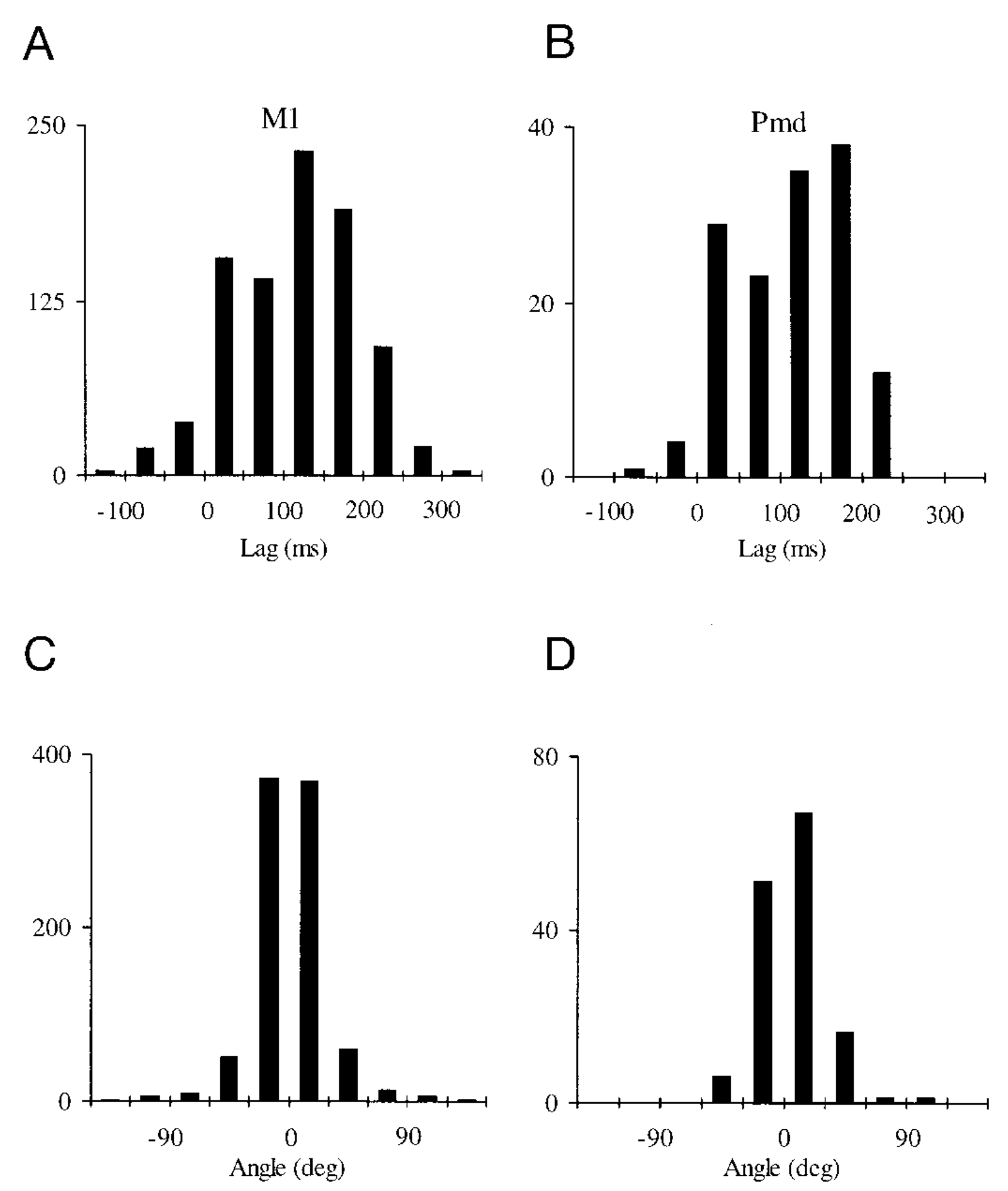

图13 · 时滞与偏好方向估计。 A/B显示模型时滞,C/D比较动态模型和时间平均模型所得方向。两种方法的一致性基于同一批记录,不能当作独立数据集的复现。

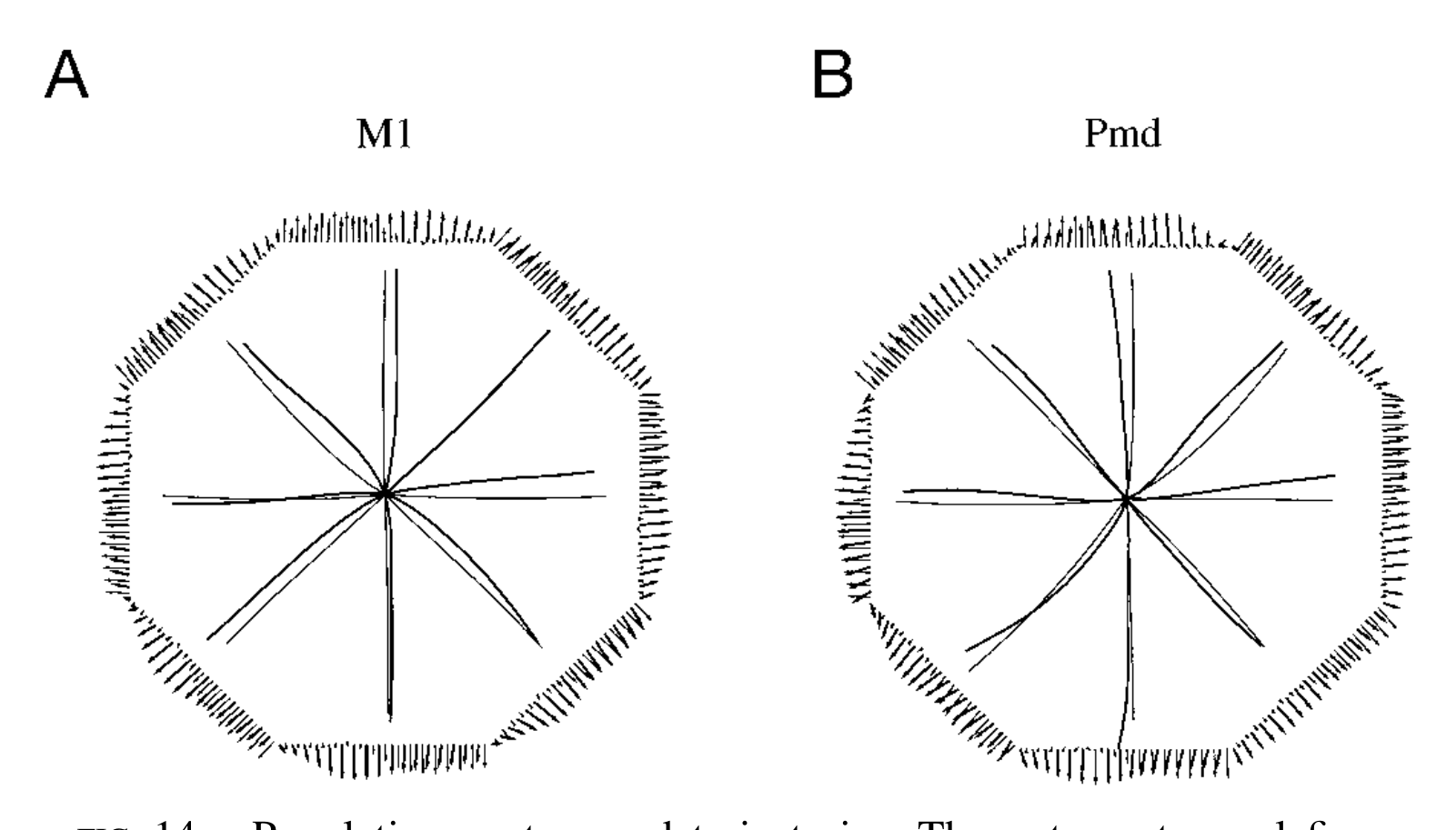

原文 Fig. 14 · PDF 第 11 页 · 原文图像 · 查看来源
图14 · 群体向量与重建轨迹。 外圈是反应期及运动期的向量序列,中心为选定时滞后积分的轨迹。它说明群体平均可形成合理运动学读出,没有直接检验在线控制或未见条件的泛化。

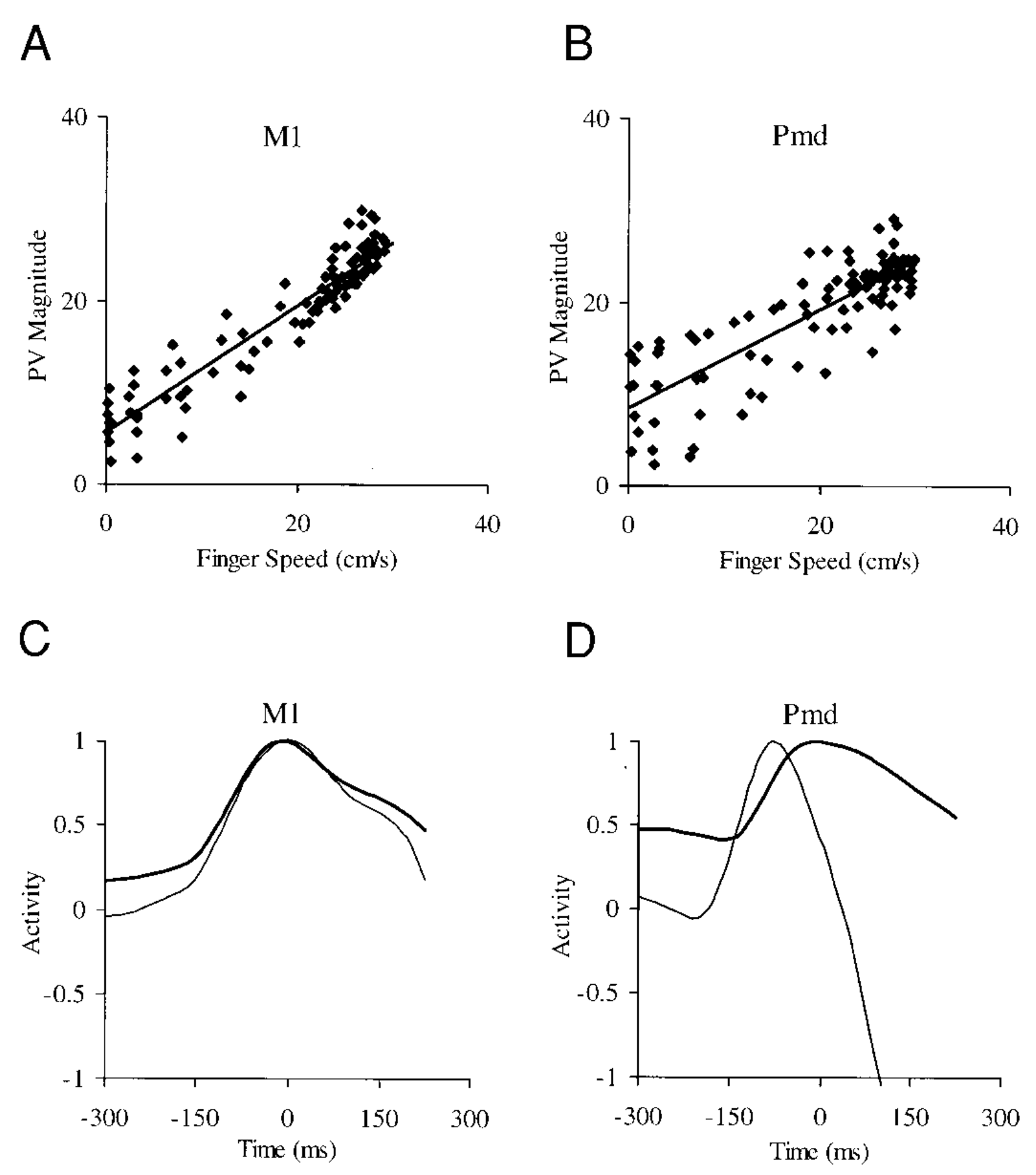

原文 Fig. 15 · PDF 第 12 页 · 原文图像 · 查看来源
图15 · 向量长度与速度。 A/B为M1和PMd的相关,C/D比较向量长度与方向共同成分的时程。PMd两种汇总并不相同,提醒读者不同群体指标保留的活动成分也不同。
讨论与解读边界
该项研究系统论证了运动皮层神经元放电同时表征瞬时运动学方向与速度标量,表明方向调谐强度是随动作速度动态缩放的时空复合过程。然而,实验所依赖的任务范式为高度立体对称、直线加速再减速的典型 center-out 范式,手部加速度峰值、速度峰值与位移之间存在严格的确定性时序相位关系;该设计无法在实验上将瞬时速度与加速度完全解耦,部分被归因于速度的神经调制可能包含肌肉发力克服惯性产生的加速度相关动力学成分。
此外,尽管记录样本覆盖了 4 只猴的 8 个半球,但微电极穿刺位点主要集中于中央前沟前壁与近端上肢代表区,不能外推为全部初级运动皮层或辅助运动区的普适规律。连续群体向量重建的高精度表明神经元群体放电包含充足的运动学解码信息,但这种离线数学重构并不能证明生物下行脊髓环路实际依赖相同的矢量代数运算来控制外周肌肉收缩。
思考问题
- 若在动作过程中通过突发机械扰动强制改变运动速度而不改变预定方向,复合模型中的速度增益与时序超前量是否保持恒定?
- 如何通过非对称轨迹或弯曲路径任务将瞬时速度、曲率与切向加速度解耦,以检验皮层放电更直接跟踪哪个物理量?
